Ku频段卫通相控阵天线
覆盖Ku频段发射、接收及收发一体应用，提供多种阵列规模与极化配置。

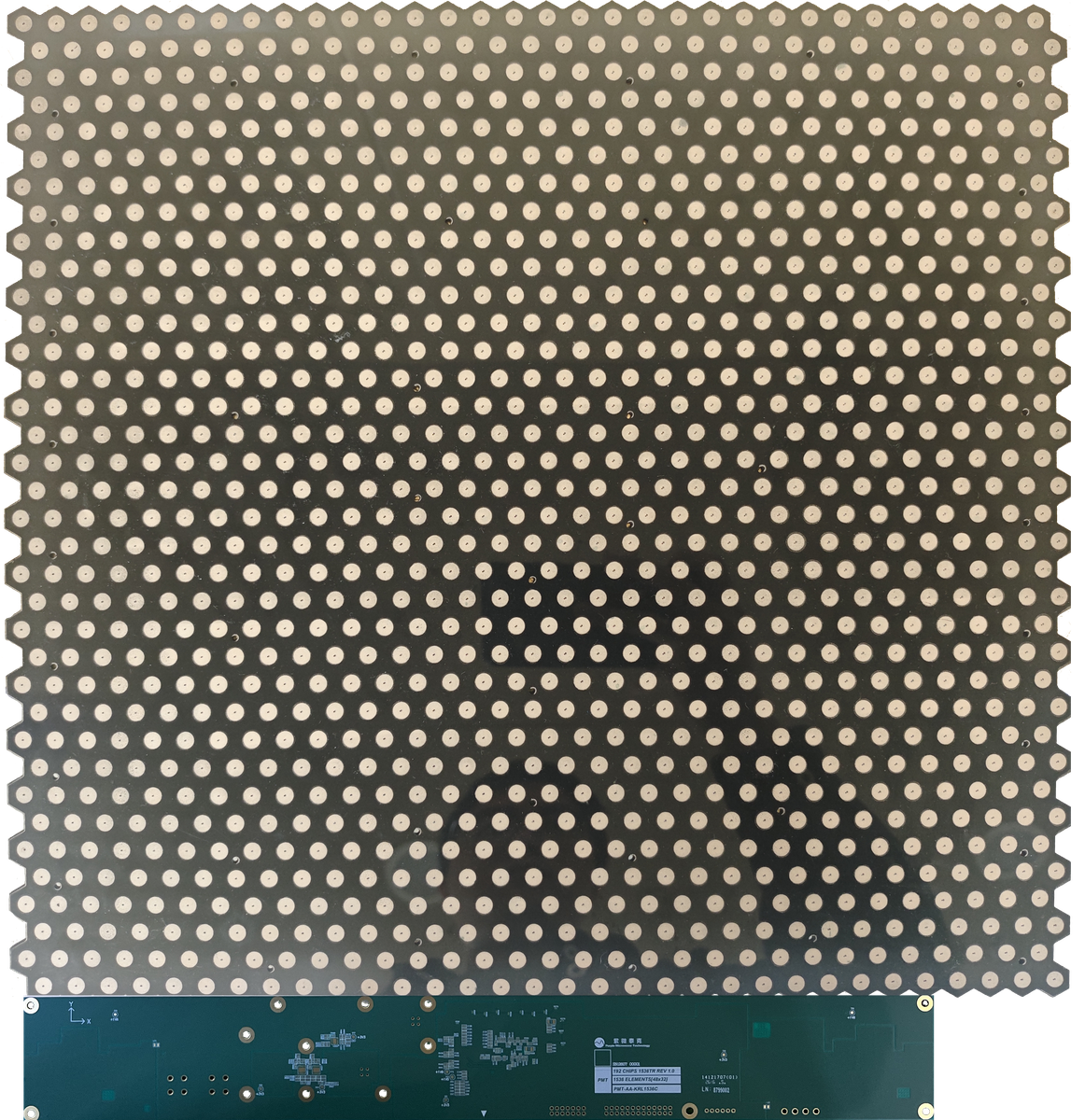

PAA-UBC1152CA
双圆极化Ku频段1152单元相控阵天线收发组件
- 最大发射EIRP
- 44dBW
- 最大对空G/T
- 9.5 dB/K
- 重量
- ≤1600g
更多技术规格
- 发射工作频段
- 13.75GHz–14.5GHz
- 接收工作频段
- 10.7GHz–12.75GHz
- 阵列天线规模
- 1152
- 可控通道数量
- T1152/R1152
- 发射中频频段
- 4GHz
- 接收中频频段
- 2GHz
- 发射功耗
- ≤110W
- 接收功耗
- ≤70W
- 控制接口
- SPI,UART,CAN
- 供电
- DC +24V/12V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- IF-TX/IF-RX
- IPEX 1Gen
- 发射轴比 @14.25GHz
- 1.0dB @0°
- 接收轴比 @11.75GHz
- 1.0dB @0°
- 天线极化
- LHCP/RHCP
- 天线尺寸
- 390mm×414mm×14mm

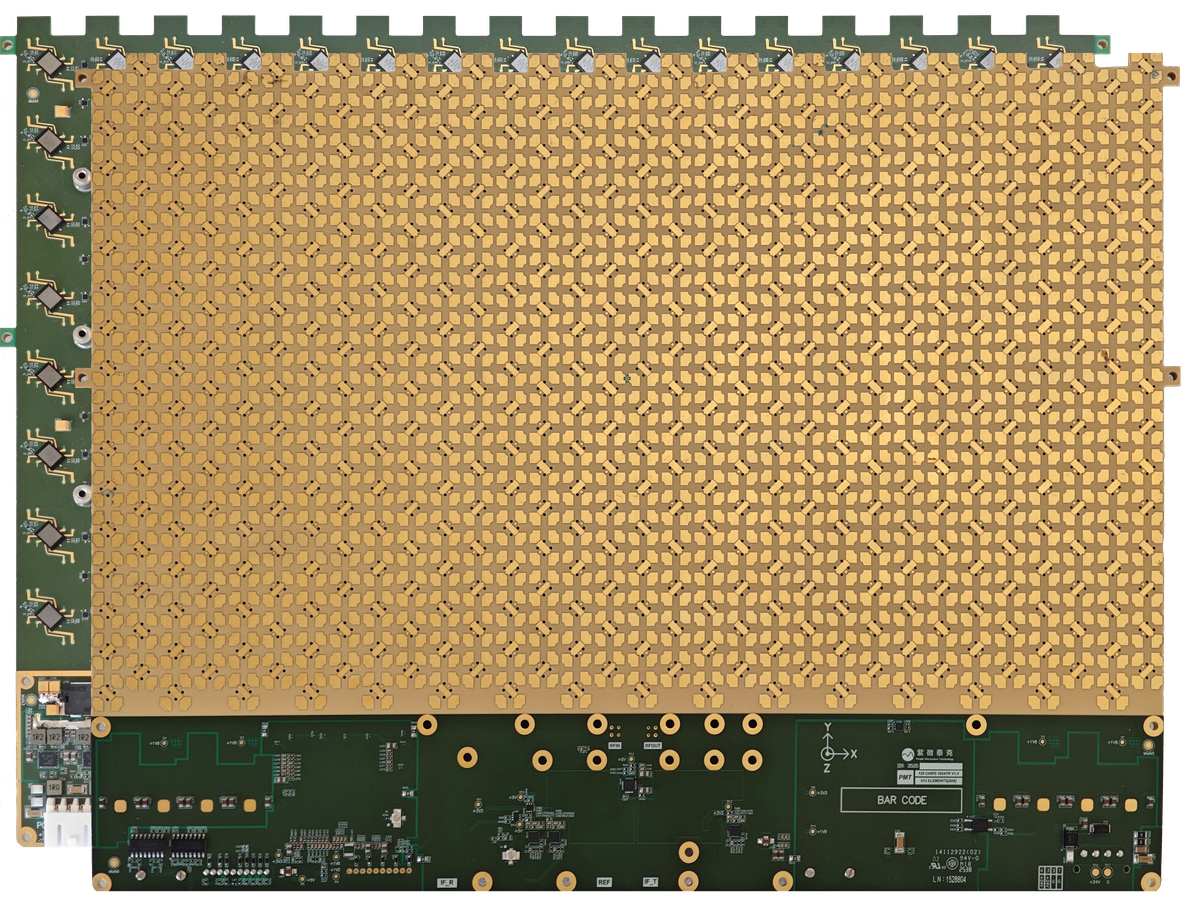

PAA-UBX512CA
全极化Ku频段512单元相控阵天线收发共口径组件
- 最大发射EIRP
- 39dBW
- 最大对空G/T
- 4dB/K
- 重量
- ≤ 870g
更多技术规格
- 发射工作频段
- 13.75GHz–14.5GHz
- 接收工作频段
- 10.7GHz–12.75GHz
- 阵列天线规模
- 512
- 可控通道数量
- 1024
- 发射中频频段
- 0.95 - 1.7GHz/4.0GHz
- 接收中频频段
- 0.95GHz - 2.15GHz
- 发射功耗
- ≤190W
- 接收功耗
- ≤110W
- 控制接口
- RS422,UDP,SPI,TCP/IP
- 供电
- DC +24V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- IF-TX/IF-RX
- SMA
- 发射轴比 @11.75GHz
- 1.5dB @0°
- 接收轴比 @11.75GHz
- 1.1dB @0°
- 天线极化
- 左旋/右旋/任意线极化
- 天线尺寸
- 330mm×250mm×14mm

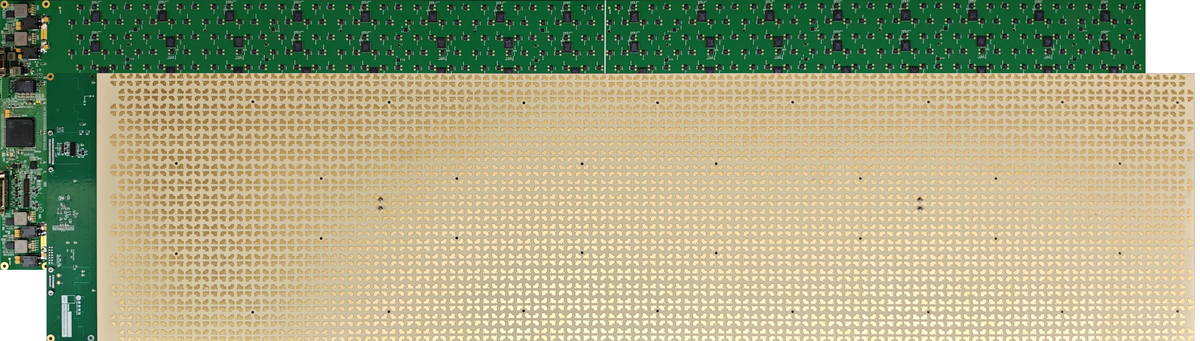

PAA-URX1152NA
全极化Ku频段1152单元两子阵相控阵天线接收组件
- 工作频段
- 10.7GHz–12.75GHz
- 最大对空G/T
- 9.5 dB/K
- 最大功耗
- ≤ 150W
- 重量
- ≤ 2240g
更多技术规格
- 阵列天线规模
- 1152
- 可控通道数量
- 2304
- 天线极化
- 左旋/右旋/任意线极化
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- 供电
- DC +12V
- 控制接口
- SPI
- 子阵构架
- 2×576单元子阵
- 轴比 @11.7GHz
- 1.4dB @0°
- 应用场景
- 3板拼接G/T高达14.1dBK 6子阵预留延时器接口
- 射频接口
- 2.92K
- 天线尺寸
- 210.6mm×888mm×4.8mm

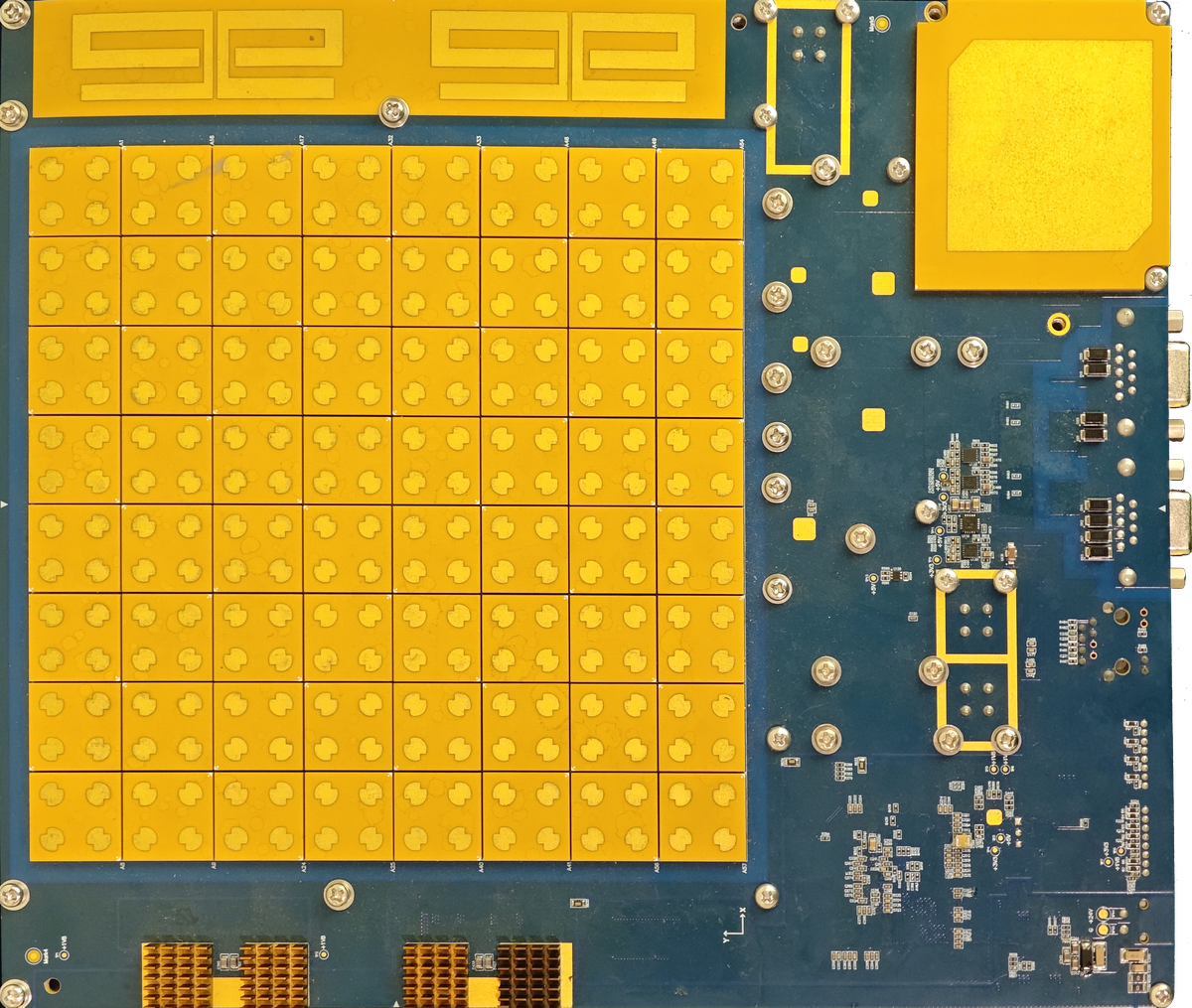

PAA-UBX256CA
全极化Ku频段256单元相控阵天线收发组件
- 最大发射EIRP
- 33dBW
- 最大对空G/T
- 1dB/K
- IMU、GPS
- 全集成
更多技术规格
- 发射工作频段
- 13.75GHz–14.5GHz
- 接收工作频段
- 10.7GHz–12.75GHz
- 阵列天线规模
- 256
- 可控通道数量
- 256
- 发射中频频段
- 0.95GHz–1.7GHz
- 接收中频频段
- 0.95GHz-2.15GHz
- 发射功耗
- ≤100W
- 接收功耗
- ≤60W
- 控制接口
- RS422,UDP,SPI,TCP/IP
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- IF-TX/IF-RX
- SMA
- 发射轴比 @11.75GHz
- 1dB @0°
- 接收轴比 @11.75GHz
- 1dB @0°
- 天线极化
- 左旋/右旋/任意线极化
- 天线尺寸
- 225mm×265mm×14mm

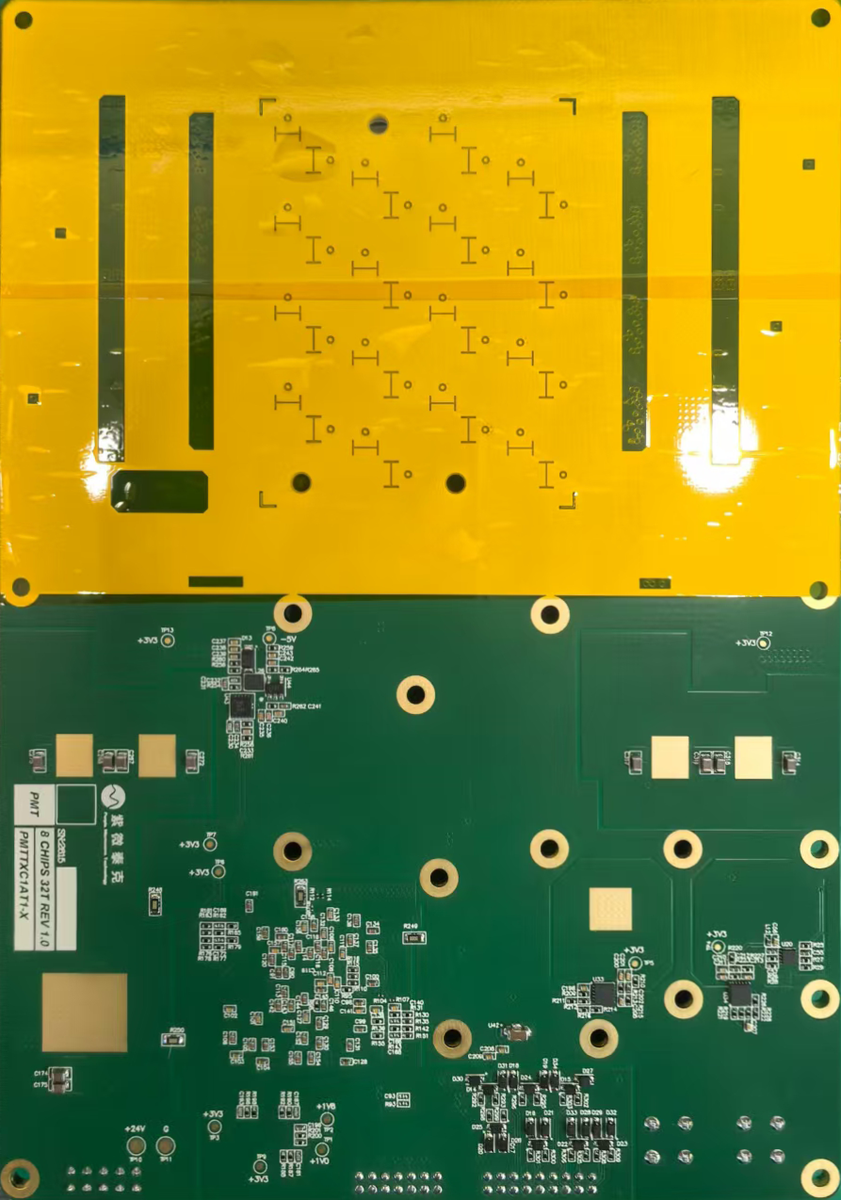

PAA-UTX16CC
双圆极化Ku频段16单元相控阵天线发射组件
- 工作频段
- 9.9GHz –13.1GHz
- 最大发射EIRP
- 57dBm
- 典型功耗
- ≤ 60W
- 整机重量
- ≤ 1880g
更多技术规格
- 阵列天线规模
- 16
- 可控通道数量
- 32
- 天线极化
- LHCP/RHCP
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- 供电
- DC +24V
- 控制接口
- RS422/SPI
- 轴比 @19.45GHz
- 1.0dB @0°
- 射频接口
- SMA
- 天线尺寸
- 130mm×186mm×12.6mm
- 整机尺寸
- 144mm×224mm×58.5mm

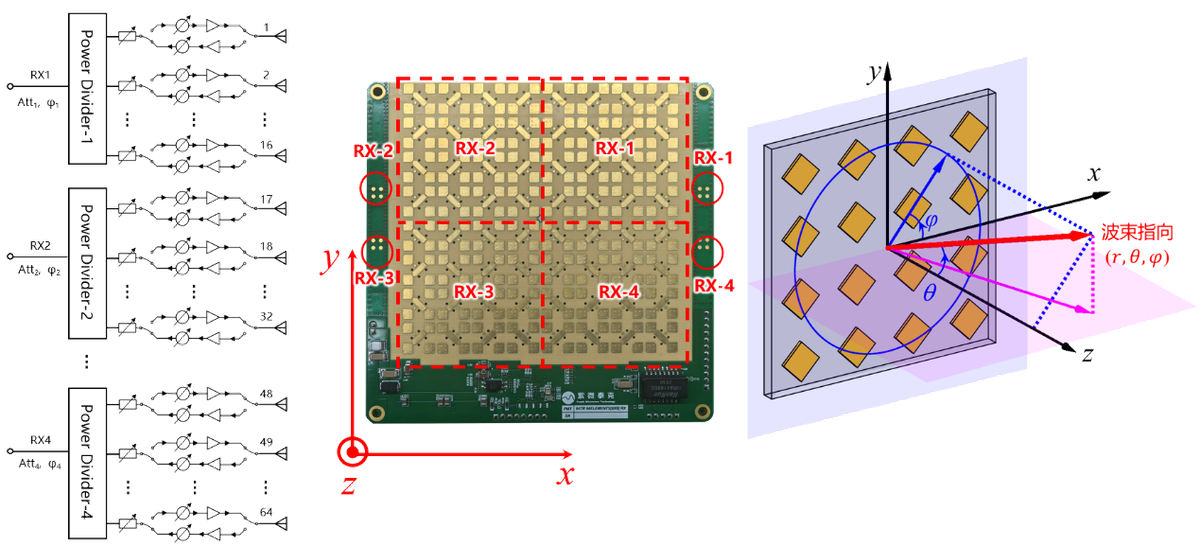

PAA-URX64NA
全极化Ku频段64单元相控阵天线接收组件
- 工作频段
- 14.0GHz – 14.5 GHz
- 最大对空G/T
- -12.5dB/K
- 典型功耗
- ≤ 10W
- 重量
- ≤ 120g
更多技术规格
- 阵列天线规模
- 64
- 天线极化
- 全极化(左旋/右旋/任意线极化)
- 可控通道数量
- 128
- 控制接口
- RS422/UDP/TCP/SPI
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- 天线构架
- 4子阵
- 射频接口
- SSMP
- 轴比 @14.25GHz
- 2.5dB @0°
- 天线尺寸
- 110mm×110mm×10mm
