26GHz频段毫米波相控阵天线及终端
面向毫米波通信与感知应用，提供不同阵列规模、极化方式和集成形态的天线终端。

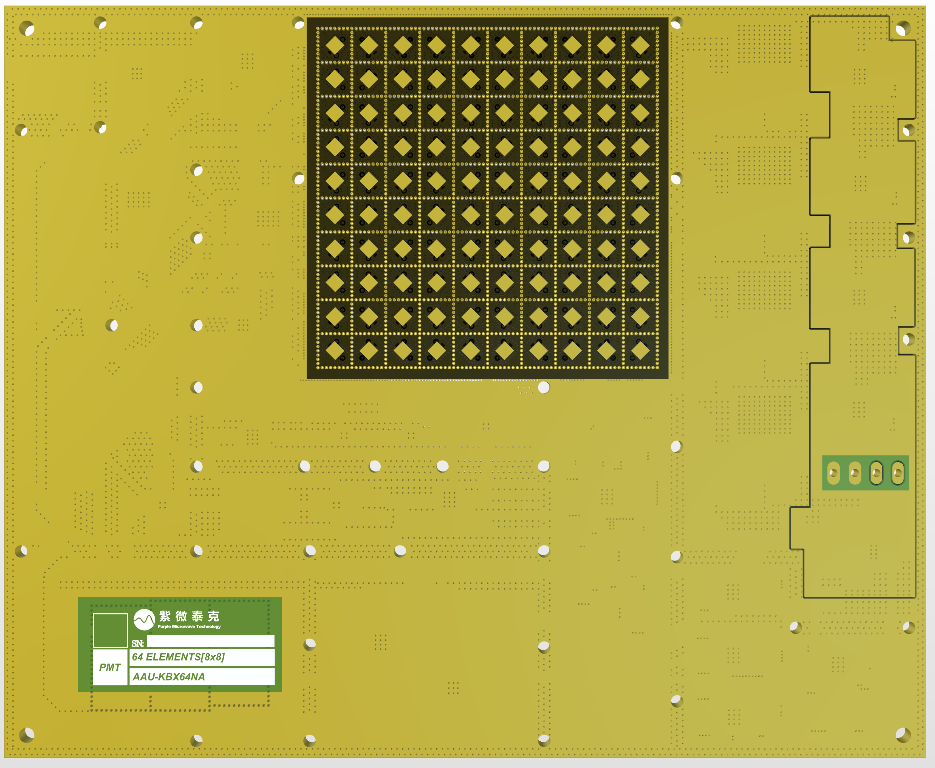

AAU-KBX64NA
26GHz频段±45°极化64单元双流毫米波天线
- 最大发射EIRP
- 60dBm
- 最大对空G/T
- -2 dB/K
- 重量
- ≤120g
更多技术规格
- 发射工作频段
- 24.75GHz–27.5GHz
- 阵列天线规模
- 64
- 天线极化
- ±45°线极化
- 可控通道数量
- 128
- 发射功耗
- ≤120W
- 接收功耗
- ≤ 35W
- 控制接口
- RS422,UDP,SPI,TCP/IP
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- IF-TX/IF-RX
- SMA
- 天线尺寸
- 163mm×123mm×12mm
AAU-KBV64CA
26GHz频段垂直极化64单元毫米波天线
- 最大发射EIRP
- 60dBm
- 最大G/T
- -2dB/K
- 整机重量
- ≤1200g
更多技术规格
- 发射工作频段
- 24.75GHz–27.5GHz
- 天线极化
- VLP
- 阵列天线规模
- 64
- 中频频段
- 2.8GHz–4.3GHz
- 发射功耗
- ≤65W
- 接收功耗
- ≤20W
- 控制接口
- RS422,UDP,SPI,TCP/IP
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- IF-TX/IF-RX
- SMA
- 参考频率
- 10MHz
- 天线增益
- ≥22dBi
- 天线尺寸
- 101mm×158mm×47mm

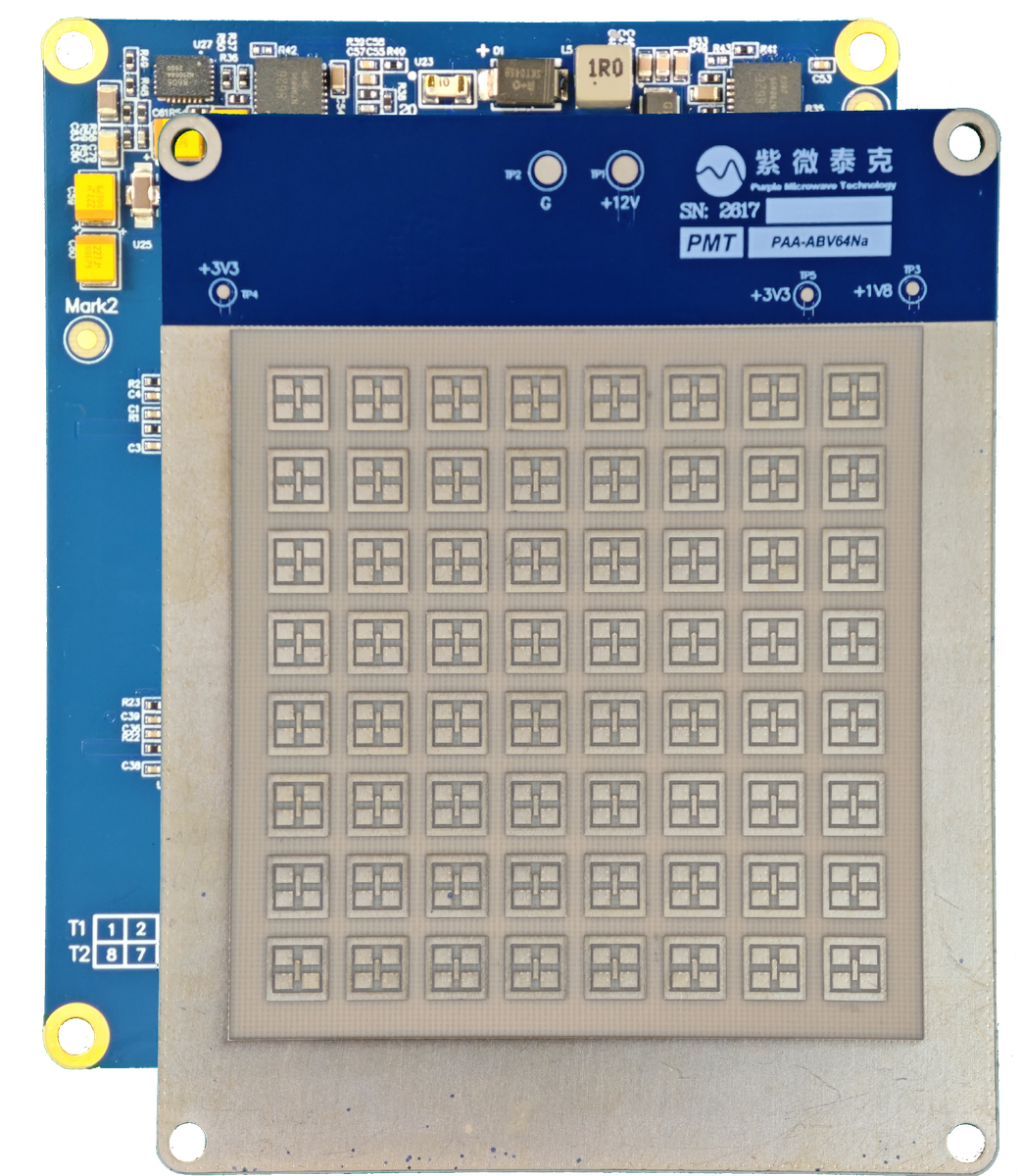

AAU-KBV64Na
26GHz频段垂直极化64单元毫米波天线(微型版)
- 最大发射EIRP
- 60dBm
- 天线增益
- ≥28dBi
- 重量
- ≤40g
更多技术规格
- 发射工作频段
- 26.5GHz–28.5GHz
- 阵列天线规模
- 64
- 天线极化
- VLP
- 可控通道数量
- 64
- 发射功耗
- ≤65W
- 接收功耗
- ≤ 20W
- 控制接口
- RS422,UDP,SPI,TCP/IP
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,50°], φ∈[0°,360°)
- IF-TX/IF-RX
- SMA
- 天线尺寸
- 65mm×80mm×5.8mm

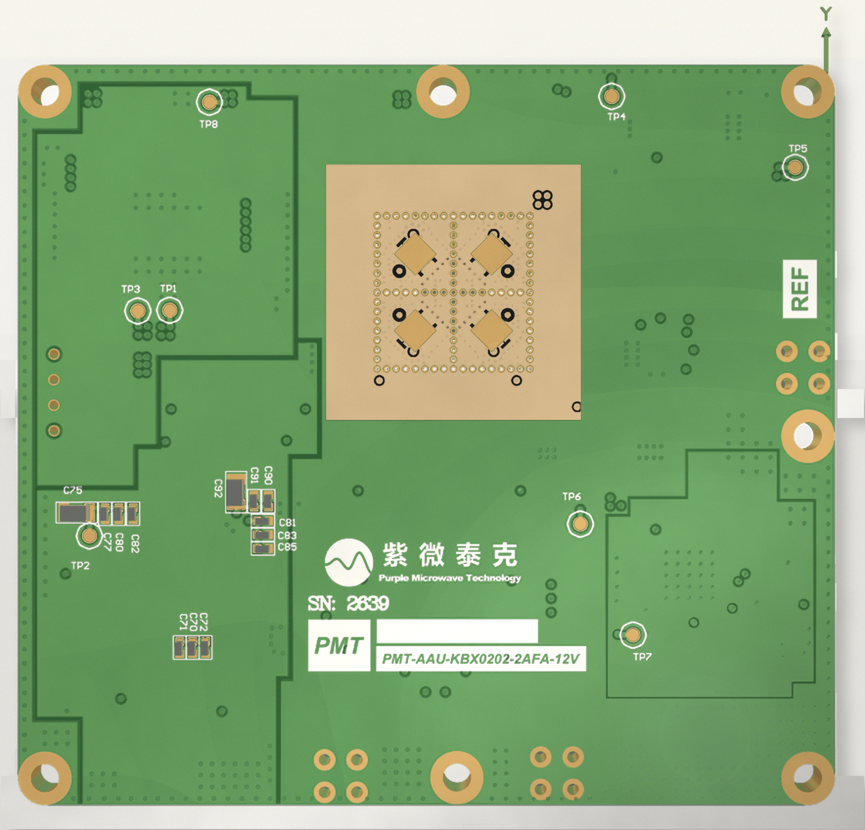

AAU-KBX4CA
26GHz频段±45°极化4单元双流毫米波天线
变频全集成
- 工作频段
- 24.75GHz–27.5GHz
- 最大发射EIRP
- 36dBm
- 重量
- ≤90g
更多技术规格
- 天线极化
- ±45°极化
- 阵列天线规模
- 4
- 中频频段
- 2.8GHz–4.3GHz
- 发射功耗
- ≤10W
- 接收功耗
- ≤6.5W
- 控制接口
- UART,GPIO
- 供电
- DC +12V
- 扫描范围
- θ∈[0°,45°], φ∈[0°,360°)
- IF-TX/IF-RX
- MMCX
- 参考频率
- 10MHz
- 天线增益
- ≥9dBi
- 天线尺寸
- 101mm×158mm×47mm
AUU-KBV128Na
24GHz频段线极化128单元毫米波天线
- 工作频段
- 24GHz – 24.7 GHz
- 最大发射EIRP
- 66dBm
- 典型功耗
- ≤ 80W
- 天线重量
- ≤ 65g
更多技术规格
- 阵列天线规模
- 128
- 可控通道数量
- 128
- 天线极化
- 线极化
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- 供电
- DC +24V
- 控制接口
- SPI
- 射频接口
- SSMP
- 天线尺寸
- 56mm×150mm×12.3mm

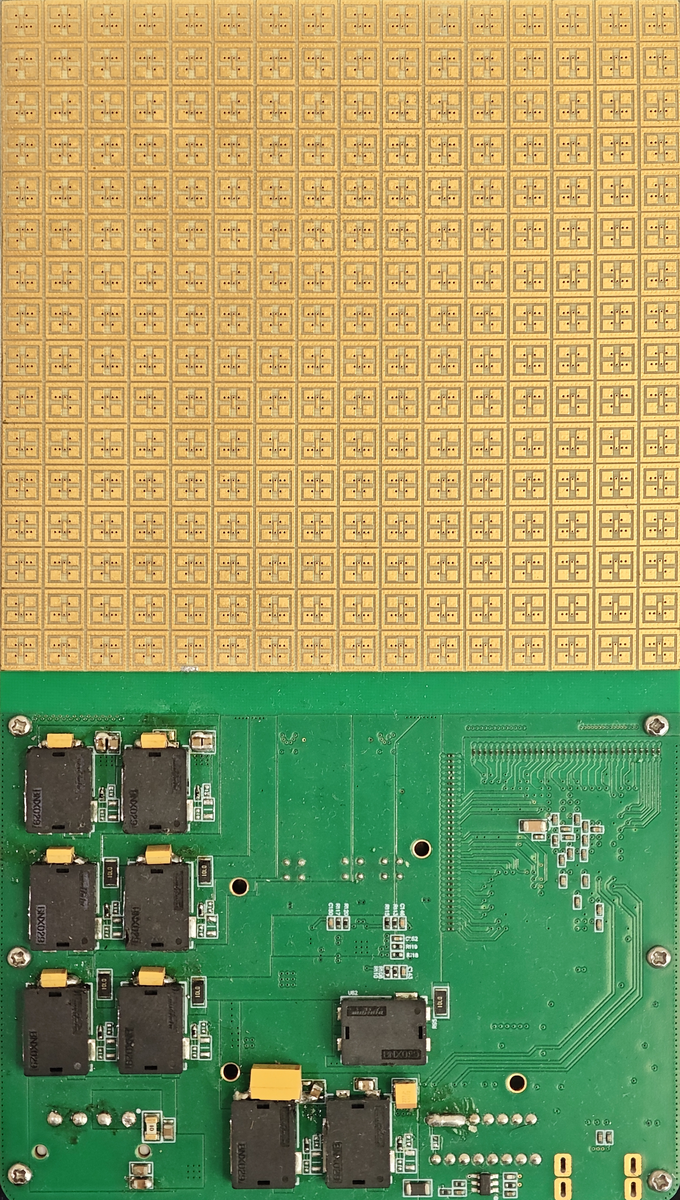

AAU-KBV256Na
24GHz频段线极化256单元毫米波天线
- 工作频段
- 22GHz – 26 GHz
- 最大发射EIRP
- 71dBm
- 典型功耗
- ≤ 190W
- 重量
- ≤170g
更多技术规格
- 阵列天线规模
- 256
- 可控通道数量
- 256
- 天线极化
- 线极化
- 扫描范围
- θ∈[0°,60°], φ∈[0°,360°)
- 供电
- DC +24V
- 控制接口
- SPI
- 射频接口
- 2.92K
- 天线尺寸
- 96mm×172mm×10.6mm
