K/Ka频段卫通相控阵天线

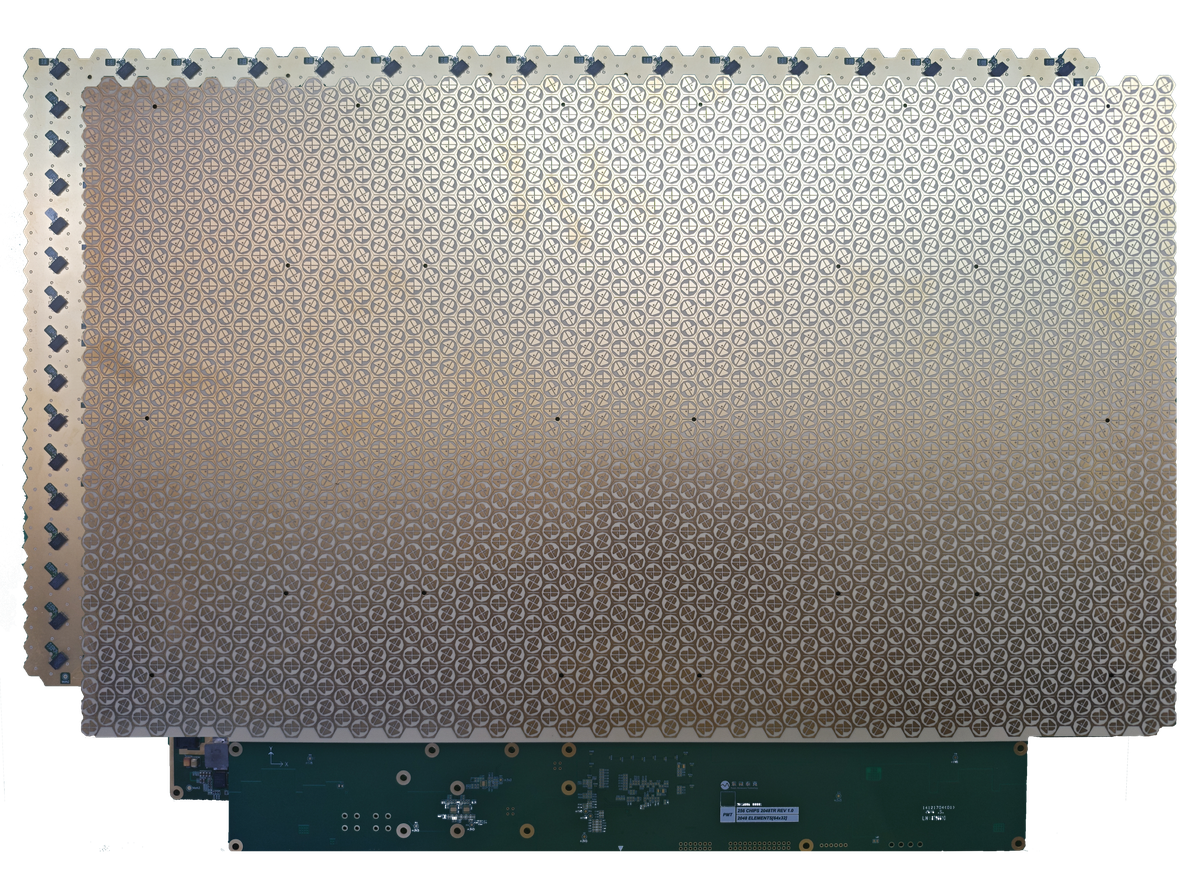

PAA-KRL2048CA

左旋圆极化K频段2048单元相控阵天线接收组件

工作频段

17.5GHz – 21.2 GHz

最大对空G/T

13dB/K

典型功耗

≤ 68W

重量

≤ 1580g

更多技术规格

有源通道数

2048

中频频点

2.8GHz - 3.5GHz可调

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

天线极化

LHCP

供电

DC +12V

控制接口

RS422/UDP/TCP/SPI

射频接口

SMA

轴比@19.45GHz

0.25dB @0°

天线尺寸

457mm×324mm×14mm

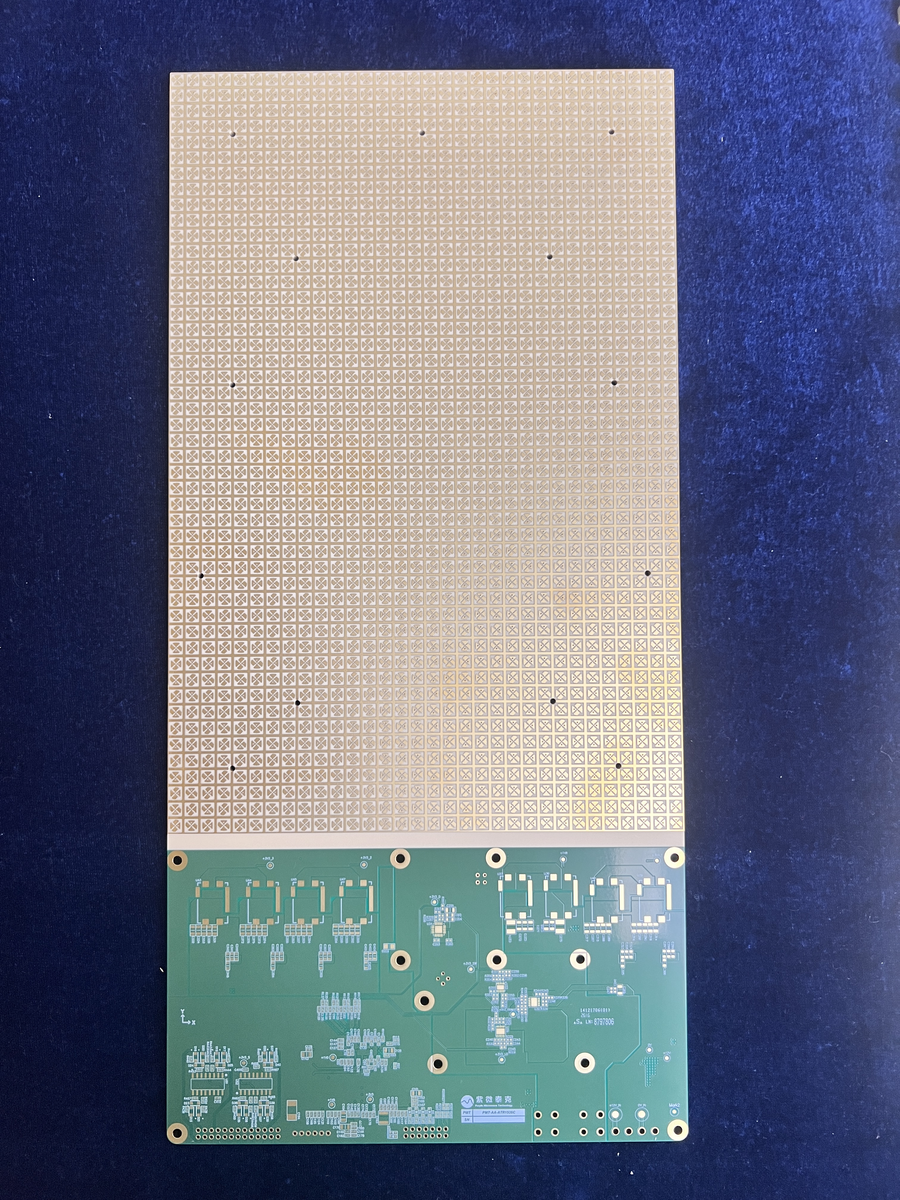

PAA-ATR1536CA

右旋圆极化Ka频段1536单元相控阵天线发射组件

工作频段

27.5GHz – 31GHz

最大发射EIRP

53dBW

最大功耗

≤ 400W

重量

≤ 560g

更多技术规格

EIRP可调

49-53dBW，200W-400W

阵列天线规模

1536

中频频点

2.8GHz - 4GHz可调

天线极化

RHCP

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

供电

DC +12V

控制接口

RS422/UDP/SPI

轴比 @19.45GHz

0.5dB @0°

射频接口

SMA

天线尺寸

326mm×157mm×17mm

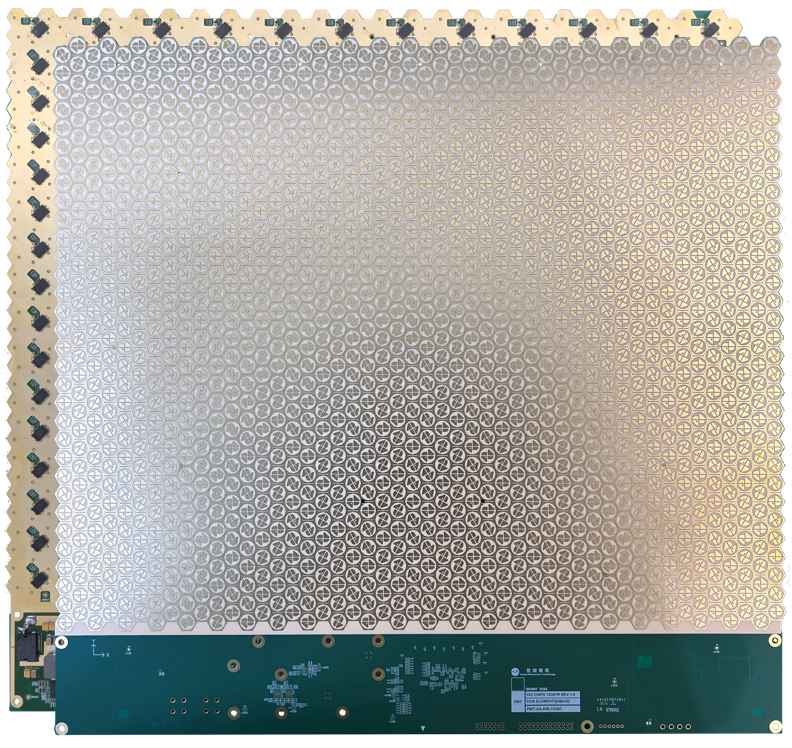

PAA-KRL1536CA

左旋圆极化K频段1536单元相控阵天线接收组件

工作频段

17.5GHz – 21.2 GHz

最大对空G/T

11dB/K

典型功耗

≤ 57W

重量

≤ 1220g

更多技术规格

有源通道数

1536

中频频点

2.8GHz - 3.5GHz可调

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

天线极化

LHCP

供电

DC +12V

控制接口

RS422/UDP/SPI

射频接口

SMA

轴比 @19.45GHz

0.25dB @0°

天线尺寸

343mm×324mm×15mm

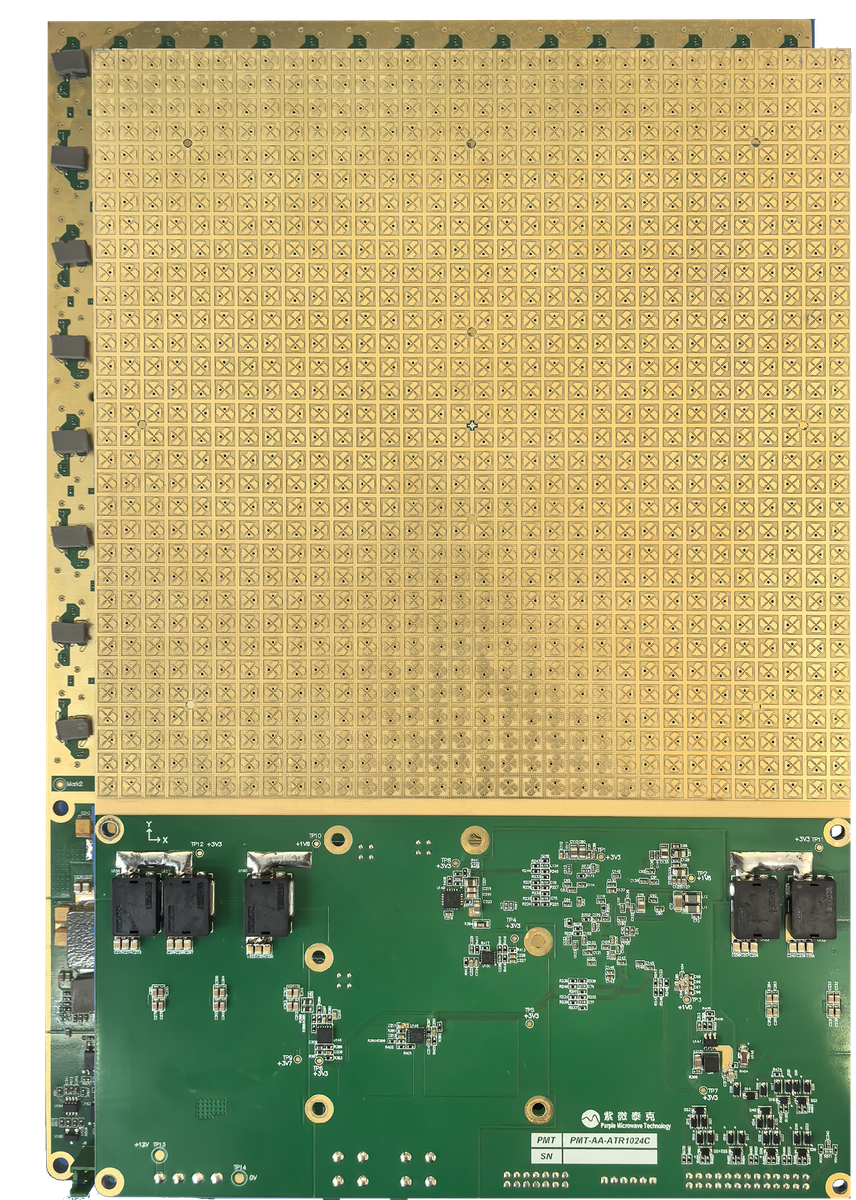

PAA-ATR1024CA

右旋圆极化Ka频段1024单元相控阵天线发射组件

工作频段

27.5GHz – 31GHz

最大发射EIRP

50dBW

最大功耗

≤ 280W

重量

≤ 410g

更多技术规格

EIRP可调

46-50dBW，140W-280W

阵列天线规模

1024

中频频点

2.8GHz - 4GHz可调

天线极化

RHCP

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

供电

DC +12V

控制接口

RS422/UDP/SPI

轴比 @29.5GHz

1.2dB @0°

射频接口

SMA

天线尺寸

157mm×240mm×14.5mm

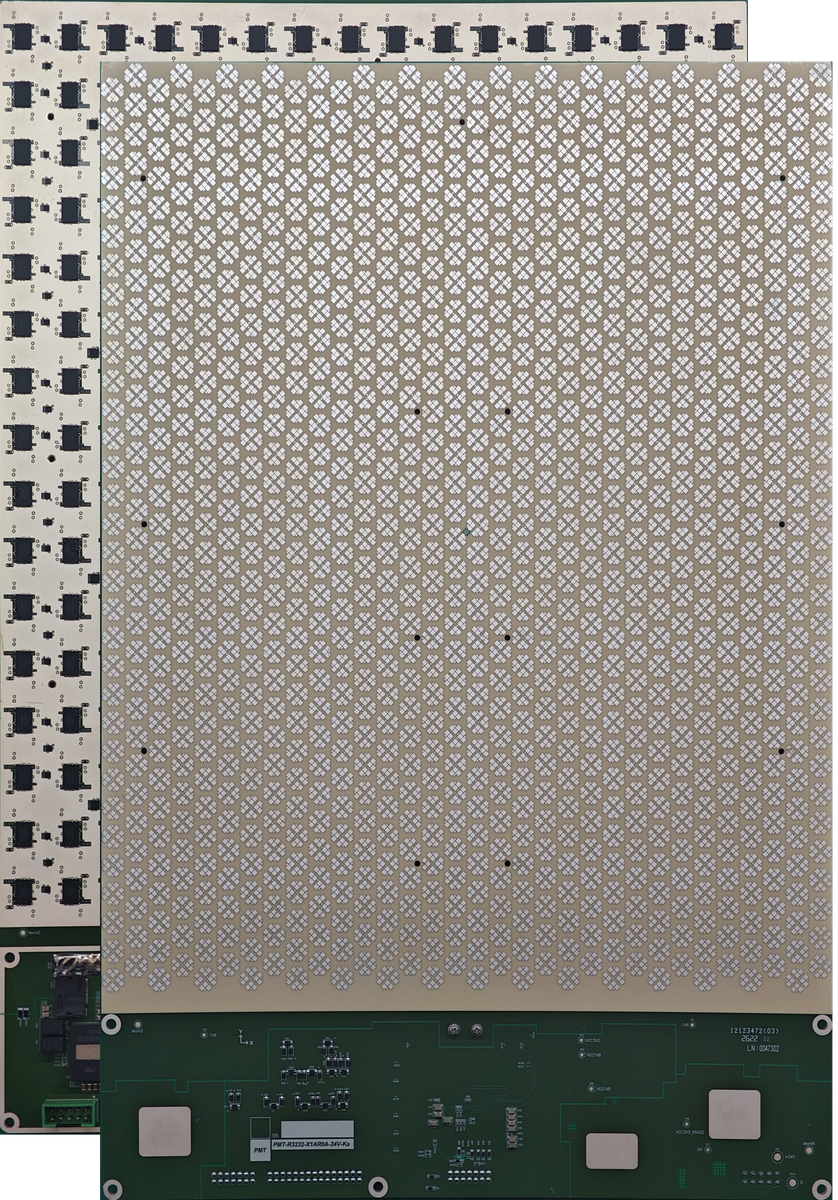

PAA-KRC1024Na

双圆极化K频段1024单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

10dB/K

典型功耗

≤ 61W

重量

≤ 670g

更多技术规格

阵列天线规模

1024

可控通道数量

2048

天线极化

LHCP/RHCP

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

供电

DC +24V

控制接口

UART/SPI

轴比 @19.45GHz

1.8dB @0°

射频接口

2.92K

天线尺寸

227mm×336mm×8mm

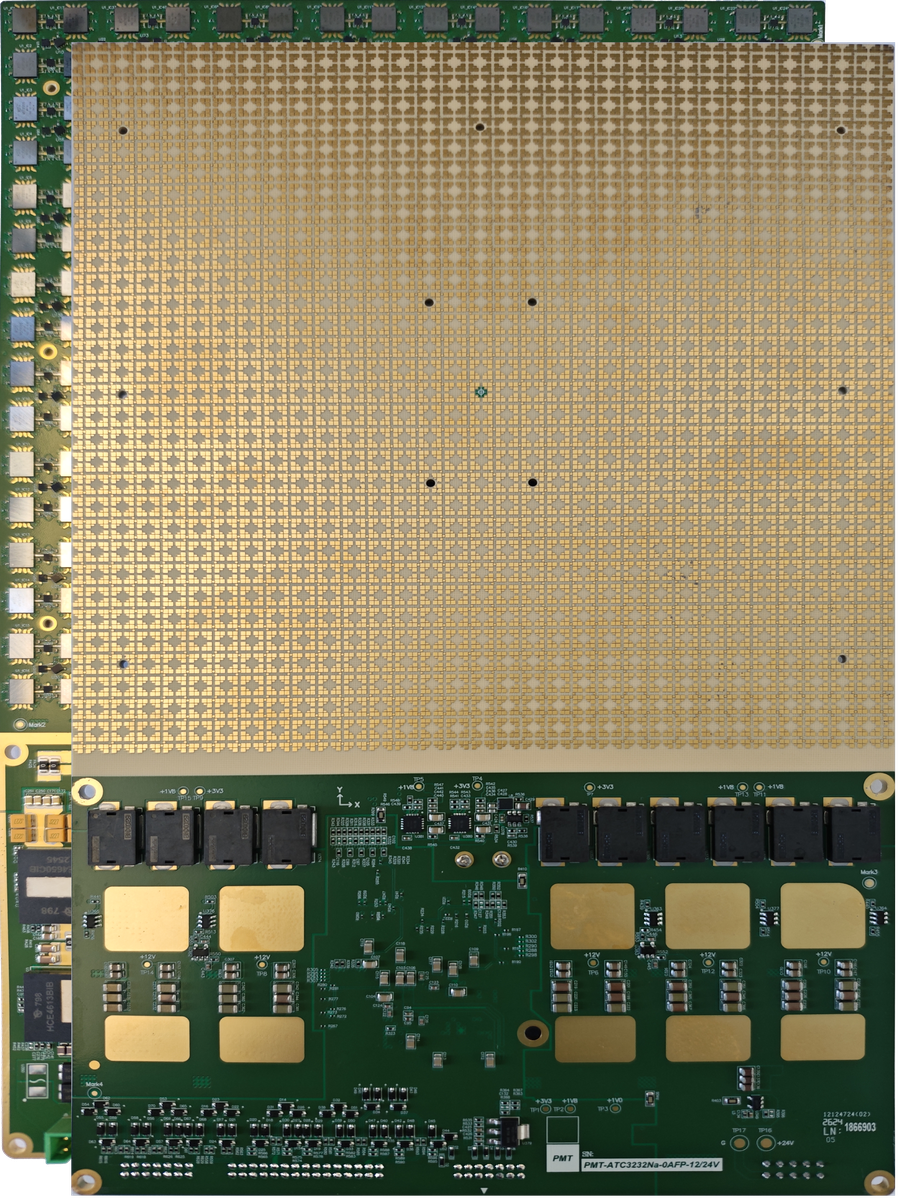

PAA-ATX1024Na

全极化Ka频段1024单元相控阵天线发射组件

工作频段

27.5GHz – 31 GHz

最大发射EIRP

46.5dBW

典型功耗

≤ 300W

重量

≤ 430g

更多技术规格

阵列天线规模

1024

可控通道数量

2048

天线极化

全极化(左旋/右旋/任意线极化)

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

供电

DC +24V

控制接口

RS422/SPI

轴比 @29.5GHz

1dB @0°

射频接口

2.92K

天线尺寸

157mm×256mm×12.3mm

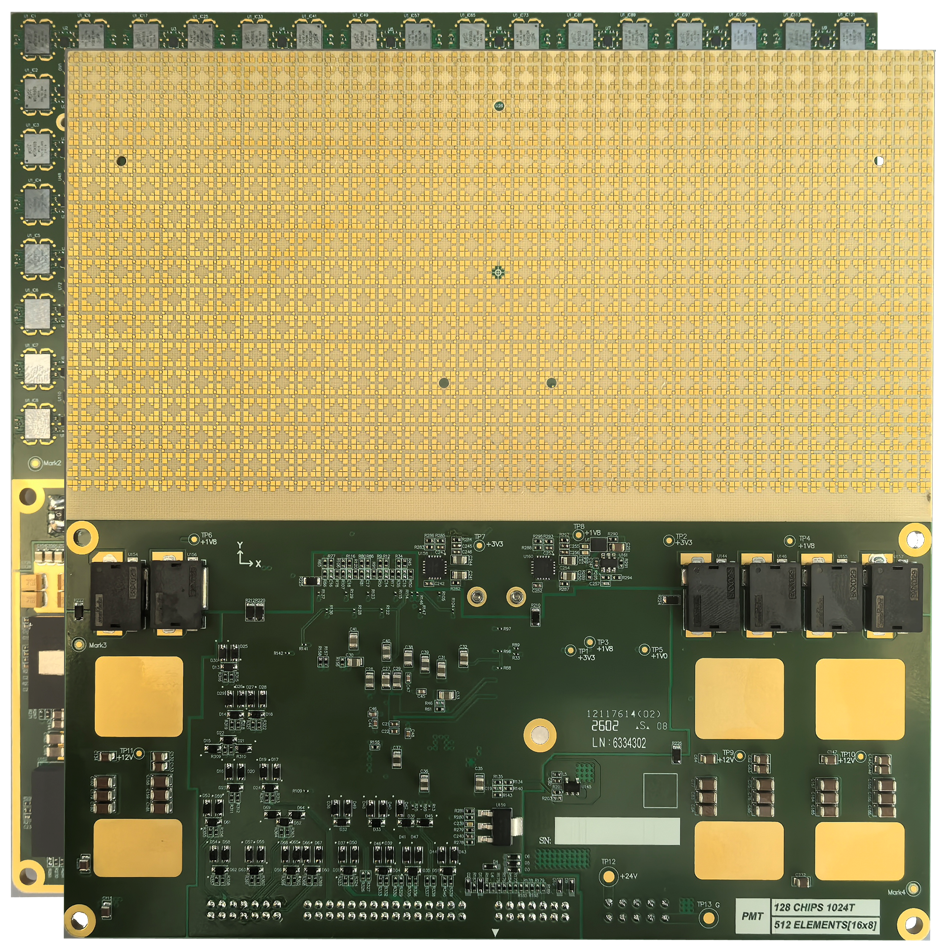

PAA-ATX512Na

全极化Ka频段512单元相控阵天线发射组件

工作频段

27.5GHz – 31 GHz

最大发射EIRP

41.5dBW

典型功耗

≤ 220W

重量

≤ 350g

更多技术规格

阵列天线规模

512

可控通道数量

1024

天线极化

全极化(左旋/右旋/任意线极化)

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

供电

DC +24V

控制接口

RS422/SPI

轴比 @29.0GHz

0.6dB @0°

射频接口

2.92K

天线尺寸

167mm×157mm×10mm

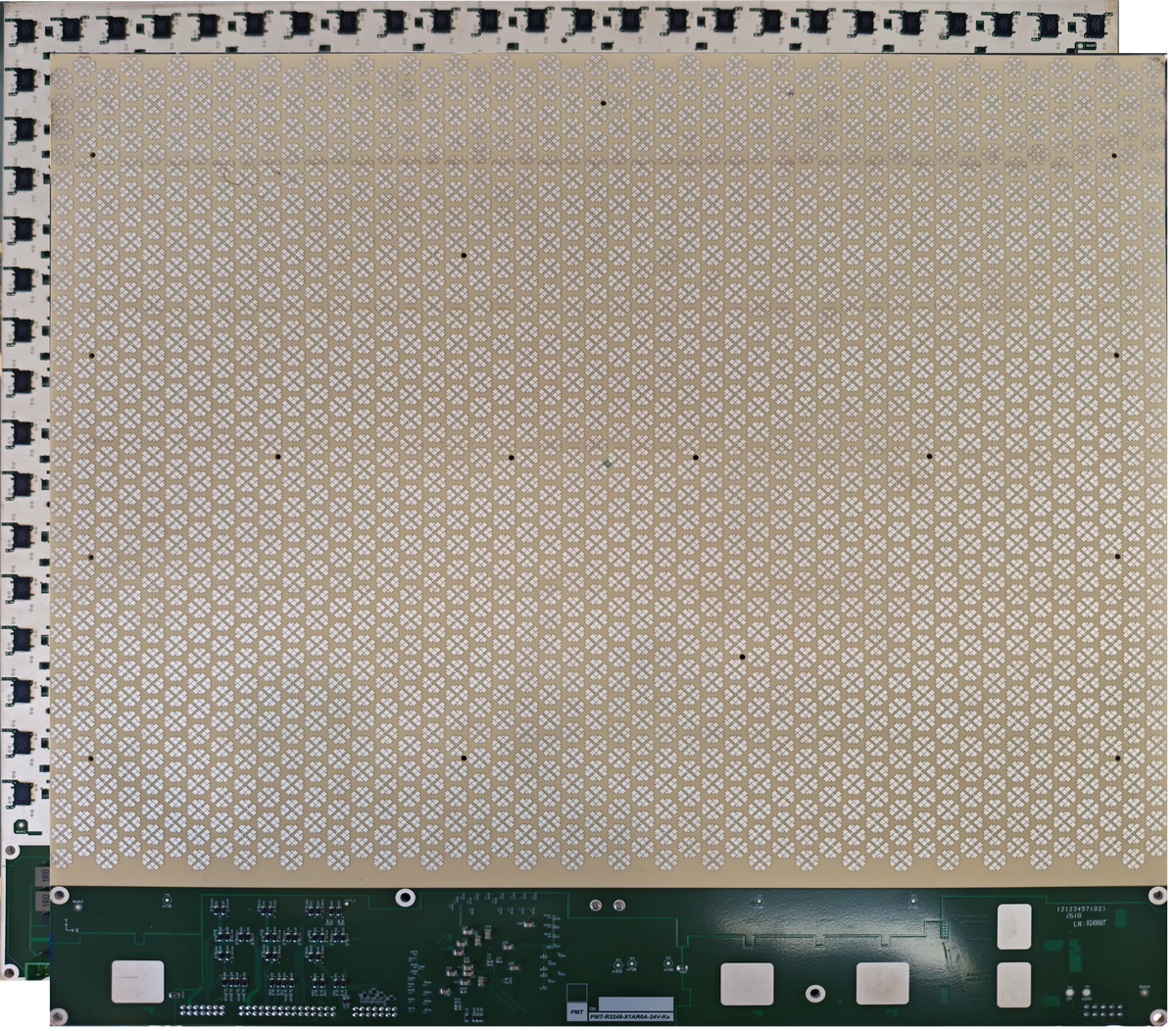

PAA-KRC1536Na

双圆极化K频段1536单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

11.0dB/K

典型功耗

≤ 85W

重量

≤ 990g

更多技术规格

天线极化

LHCP/RHCP

阵列天线规模

1536

可控通道数量

3072

控制接口

RS422/UDP/TCP/SPI

供电

DC +24V

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

轴比 @19.45GHz

0.5dB @0°

天线尺寸

341mm×329mm×10mm

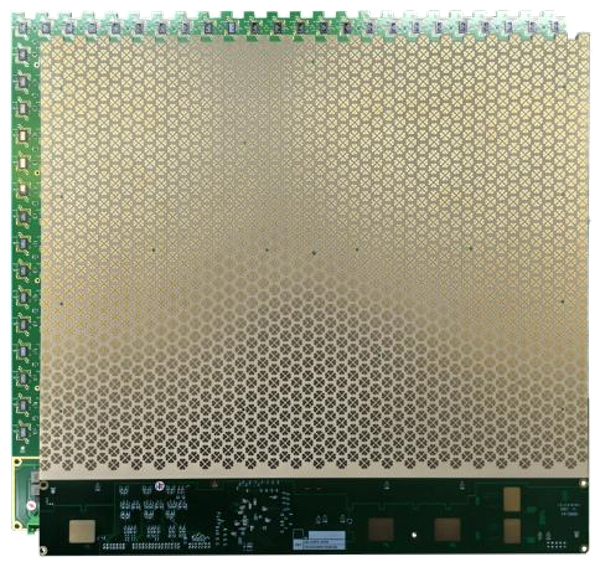

PAA-KRX1536Na

全极化K频段1536单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

11.0dB/K

典型功耗

≤ 140W

重量

≤ 1220g

更多技术规格

阵列天线规模

1536

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

可控通道数量

3072

天线极化

全极化(左旋/右旋/任意线极化)

供电

DC +24V

控制接口

RS422/SPI

轴比 @19.45GHz

0.6dB @0°

天线尺寸

341mm×329mm×10mm

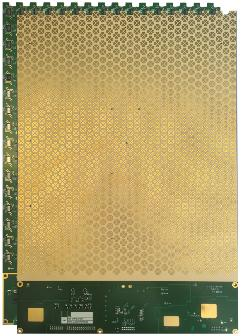

PAA-KRX1024Na

全极化K频段1024单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

9dB/K

典型功耗

≤ 81W

重量

≤ 410g

更多技术规格

阵列天线规模

1024

可控通道数量

2048

天线极化

全极化(左旋/右旋/任意线极化)

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

供电

DC +24V

控制接口

RS422/SPI

轴比 @19.45GHz

0.6dB @0°

射频接口

2.92K

天线尺寸

227mm×336mm×10mm

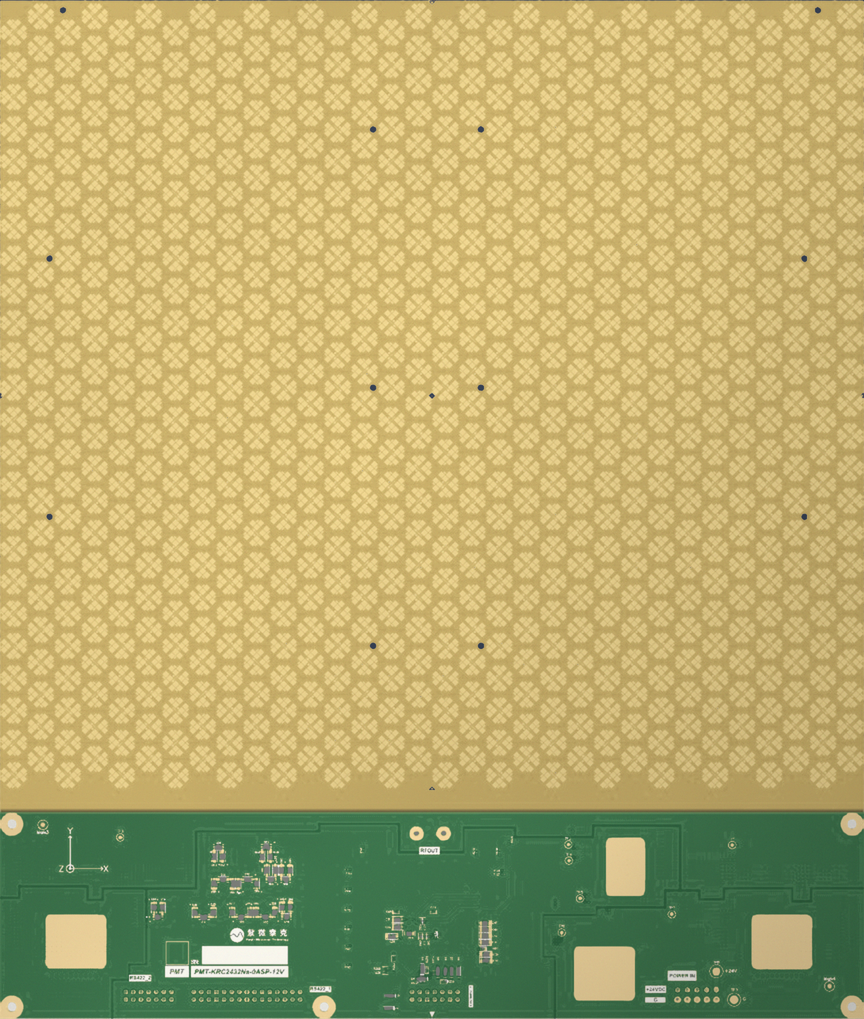

PAA-KRC768Na

双圆极化K频段768单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

8.5dB/K

典型功耗

≤ 50W

重量

≤ 500g

更多技术规格

阵列天线规模

768

扫描范围

θ∈[0°,70°], φ∈[0°,360°)

可控通道数量

1536

天线极化

LHCP/RHCP

供电

DC +24V

控制接口

UART/SPI

轴比 @19.45GHz

1.8dB @0°

天线尺寸

227mm×268mm×12mm

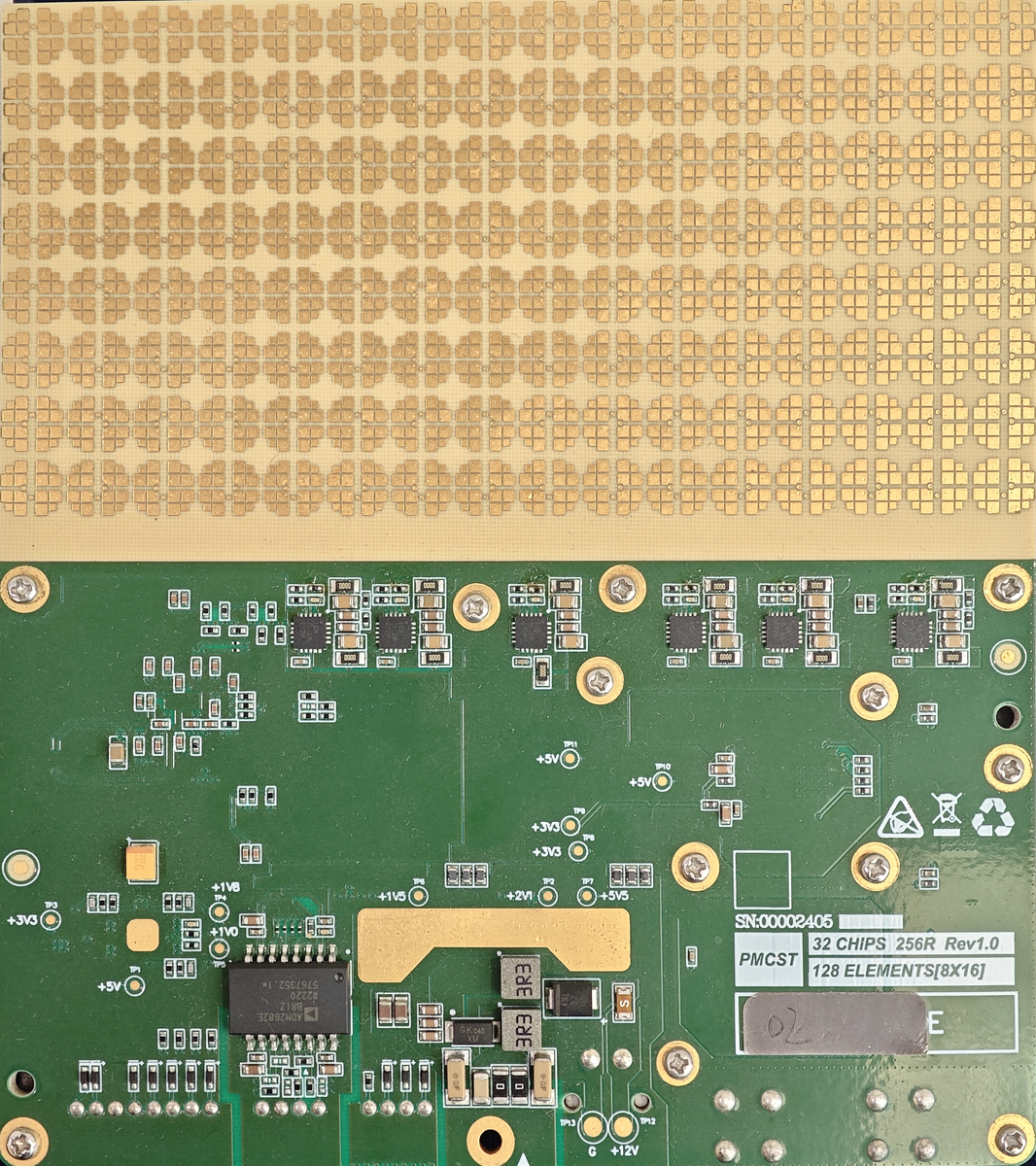

PAA-KRX128Na

全极化K频段128单元相控阵天线接收组件

工作频段

17.7GHz – 21.2 GHz

最大对空G/T

-0.5 dB/K

典型功耗

≤ 32W

重量

≤ 140g

更多技术规格

阵列天线规模

128

可控通道数量

256

天线极化

全极化(左旋/右旋/任意线极化)

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

供电

DC +12V

控制接口

UART/TCP/SPI

轴比 @19.45GHz

1.0dB @0°

射频接口

2.92K

天线尺寸

117mm×125mm×11mm

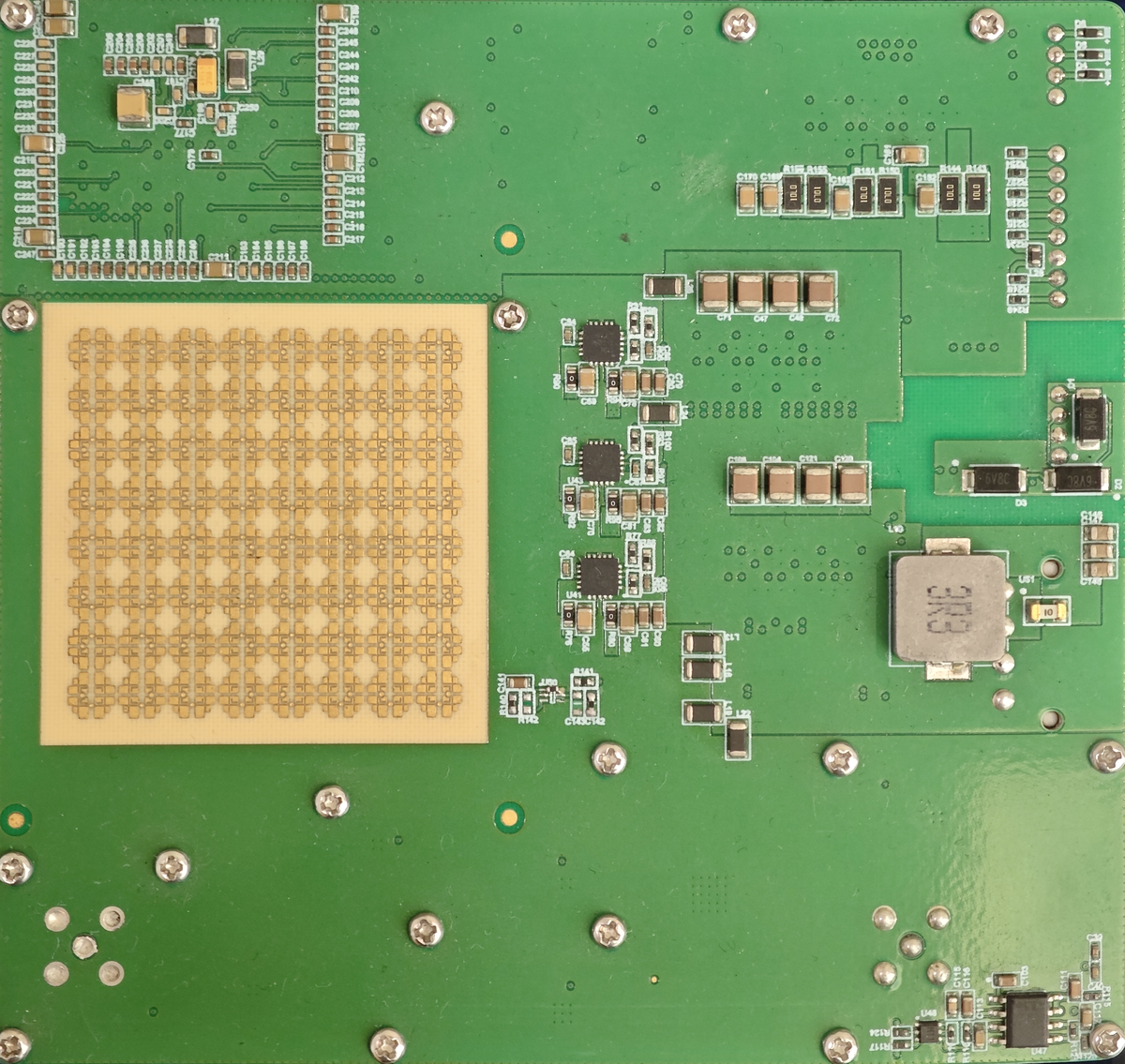

PAA-ATX64CA

全极化Ka频段64单元相控阵天线发射组件

工作频段

27.5GHz – 31GHz

最大发射EIRP

61dBm

典型功耗

≤ 42W

重量

≤ 120g

更多技术规格

阵列天线规模

64

中频频点

2.8-4GHz可调

天线极化

左旋/右旋/任意线极化

扫描范围

θ∈[0°,60°], φ∈[0°,360°)

供电

DC +12V

控制接口

UART/TCP/SPI

轴比 @29.25GHz

1.0dB @0°

射频接口

SMA

天线尺寸

107mm×102mm×12.2mm
